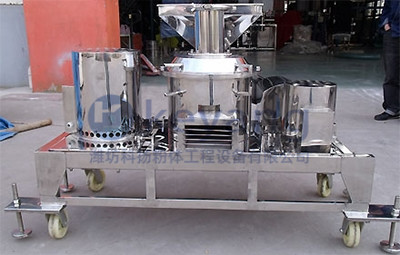

CSM-S双轴超微粉碎机
时间:2018-06-30 14:48:56浏览量:559
产品详情


设备工作原理
物料由加料系统均匀的送入粉碎室受到高速旋转的粉碎盘的强烈冲击,同时受到离心力的作用,与粉碎齿圈发生碰撞,受到剪切、摩擦、碰撞等多种综合力的作用,使物料粉碎,被粉碎的物料随气流运动到分级区,通过变频调节的分级轮,对粗细物料进行分离,符合细度要求的产品随气流进入旋风收集器和除尘器收集,粗物料返回分级区二次粉碎。
设备优势
●粉碎分级一体化设计,通过调整分级轮获得理想的产品粒度。
●结构紧凑、占地面积小,装机功率低、应用范围广,性价比高。
●可以根据物料的特性,粉碎部件灵活改变(棒状、锤头、齿状等)获得不同的粉碎力,提高粉碎效率。
●适应于D50 2~75um之间的产品粉碎。
特点:
1、真正符合新版符合GMP、C-GMP、FDA认证要求
2、可按ISO、DIN、IDF、SMS、3A、JIS标准制造
3、内含分级装置,粒度调整灵活,结构合理分级精确
4、世界顶级数控机床(美国HARDINGE)加工的密封体系,确保设计性能的体现
5、人性化设计,易拆装、易清洗、无任何死角
6、热敏性物料设计低温深冷粉碎工艺
7、易燃、易爆、易氧化物料可做惰性气体闭路循环保护粉碎
8、西门子PLC自动控制系统,操作简单方便

设备参数

型号/参数

CSM-280S

CSM-350S

CSM-510S

CSM-760S

CSM-1000S

CSM-1250S

配 套动 力(kw)

粉碎盘

7.5

11~15

22~30

45~55

90~110

132~160

分级叶轮

1.5

2.2

4~5.5

7.5~11

15

18.5~22

喂料器

0.55~1.1

转速(r/min)

粉碎盘

7500

6200

4200

2800

2100

1700

分级叶轮

500~4500

500~4000

400~3000

300~2500

250~2000

200~1600

喂料器

20~100

最大处理风量(m3/h)

700

900

3000

5400

10000

15000

粉碎粒度(um)

5~300

10~300

产    量(kg/h)

2~100

10~400

15~600

30~1200

60~1500

300~3000

注:产品与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。
工艺流程图
