CSM-H卧式超微粉碎机
时间:2018-06-30 14:53:01浏览量:6448
产品详情

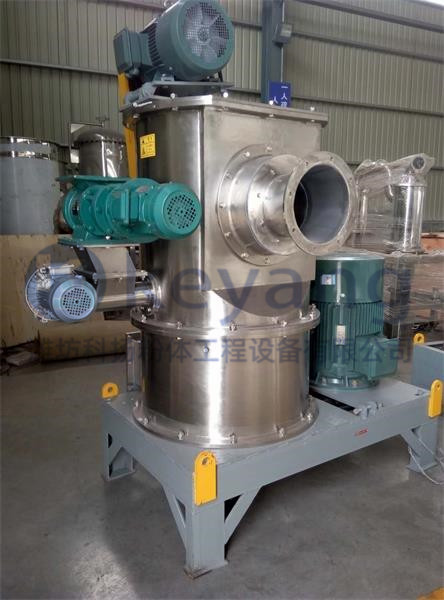

CUM-H系列内分级式磨粉机(卧式分级)是一种具有超细分级功能的微粉生产设备,跟德国ZPS微粉机属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎,能获得5~150um的超细粉体,大流量的冷却气体能用于热敏性物料的粉碎。
性能特点:
※ 集机械冲击式超微粉碎机与高效涡轮超微分级机与一体,粉碎后的物料受气流作用,在机内经涡轮分级机强制分级,分级装置取代通常粉碎机的筛网,能同时完成微粉碎和微粉分选的两道工序,粉碎效率高。
※ 通过调整分级叶轮的转速,不用停机即可调节产品的粒度。
※ 系统粉碎时强大的粉碎气流产生较强的冷却功能,粉碎时温升低,特别适用于加工热敏性和纤维性物料,产品粒度均匀。
部件构成:

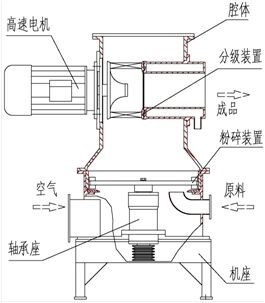

blob.png※ 该机主要由腔体、机座、分级装置、粉碎装置、高速电机、轴承座等部分组成。
※ 粉碎转子件是主要部件,包括粉碎主轴、轴承单元、轴承座、轴承盖、粉碎盘、粉碎锤块等部件。 分级部分主要包括分级主轴、轴承单元、轴承座、轴承盖、分级叶轮等部件。
※加料单位主要由减速电机、螺旋轴、加料斗等部件组成,加料量的大小主要通过调节减速电机的转速来实现。
工作原理:
※ 机体内腔为园筒形,上部份为超微分级机,下部分为超微粉碎机。粉碎室由粉碎盘和磨块组成,用来将物料击碎成细粉,分级室由分级叶轮组成,能把细粉分成粒度达标品和未达标品两种规格,达标品经出料管排出,由旋风集料器收集。未达标品沿腔体内壁回落到粉碎室,继续粉碎直到达标为止。
※ 粉碎盘和分级叶轮分别由各自的驱动装置驱动,分级叶轮的转速可调,用以调节产品粒度。螺旋喂料装置在机体内侧壁,用来把物料均匀的送入粉碎室,加料量可以通过调整转速来实现。

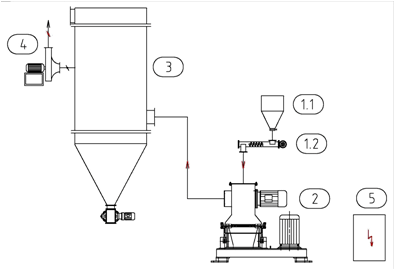

成套流程示意图:


    1.1 入料斗
    1.2 喂料搅拢
    2.CSM-H 粉碎机
    3.袋式除尘器
    4.高压离心风机
    5.电器控制柜
成套系统主要由主机、旋风集料器、脉冲除尘器、高压引风机、卸料阀和电控柜等组成。原料由螺旋喂料器送至粉碎腔,粉碎后的物料受负压气流作用,在机内经涡轮分级机强制分级,同时完成微粉碎和微粉分选的两道工序,由集料系统收集成品,尾风由脉冲除尘器过滤排出。

设备参数


     型号/参数

CSM-280H

CSM-350H

CSM-510H

CSM-760H

CSM-1000H

CSM-1250H

配 套动 力(kw)

粉碎盘

7.5

11~15

22~30

45~55

90~110

132~160

分级叶轮

1.5

2.2

4~5.5

7.5~11

15

18.5~22

喂料器

0.55~1.1

转速(r/min)

粉碎盘

7500

6200

4200

2800

2100

1700

分级叶轮

500~4500

500~4000

400~3000

300~2500

250~2000

200~1600

喂料器

20~100

最大处理风量(m3/h)

700

900

3000

5400

10000

15000

粉碎粒度(um)

5~300

10~300

产    量(kg/h)

2~100

10~400

15~600

30~1200

60~1500

300~3000

注:产品与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。
